Montageanleitung Fassadenpaneele FS 300

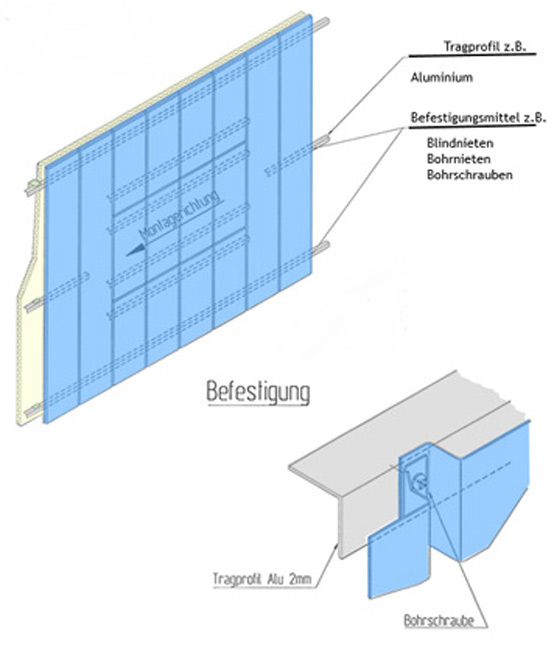

Das Dobner Fassadenelement FS 300 ist für horizontale, als auch für vertikale Montage geeignet. Die Befestigung der Fassadenpaneele erfolgt mit handelsüblichen Fassaden-Bohrschrauben oder Blindnieten auf eine Metall- oder Holz-Tragkonstruktion. Durch die stabile Profilierung der Fassadenelemente mit einer Höhe von 12,5 mm sind schlagregensichere und sturmwindtaugliche Wandbekleidungen gewährleistet. Die Wärmedämmung der Fassade wird vor der Tragprofilmontage in der gewünschten Stärke montiert. Der erforderliche Platz für die Hinterlüftung der Aluminiumfassade ist durch die Elementhöhe von 12,5 mm gesichert.


Alle am Bau erforderlichen Anschlüsse sind möglich, wie

        Aussen- und Innenecken, Sockelabschlüsse

        Fenstereinfassungen, Stockwerkstrennungen etc.

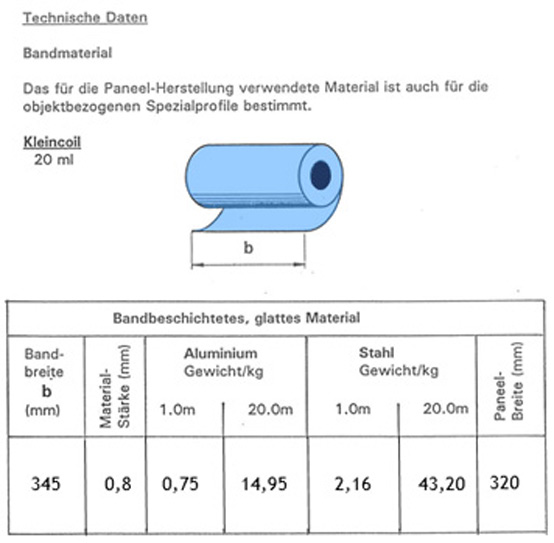

Material: Aluminium 0,8 mm, bandbeschichtet (Coilcoating-Verfahren)



Querschnitt
Dobner FS-300 Aluminium Fassadenelement:

Querschnitt Dobner FS-300 Aluminium Fassadenelement

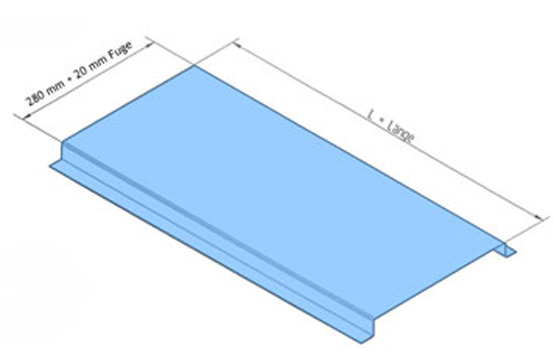

Metallfassaden-Paneel Dobner FS 300

FS 300 Aluminium-Paneel ohne Stirnseiten-Kantung Aluminium 0,8 mm

L = min.  600 mm
L = max. 8000 mm

Standard-L = 2800 mm

Metallfassadenpaneel FS300

Vertikale Montage
Vertikale Montage

Attika

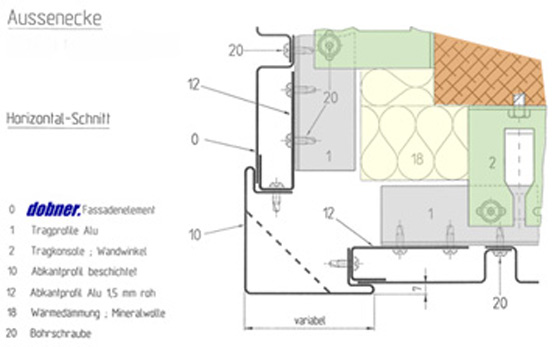

Aussenecke

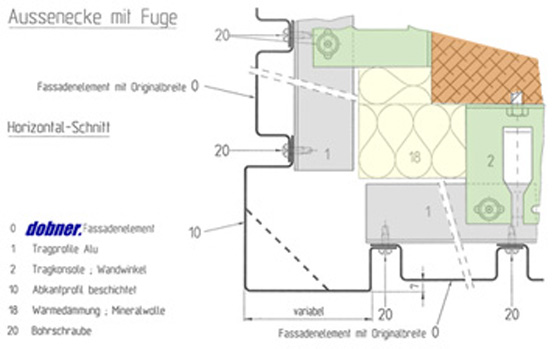

Aussenecke mit Fuge

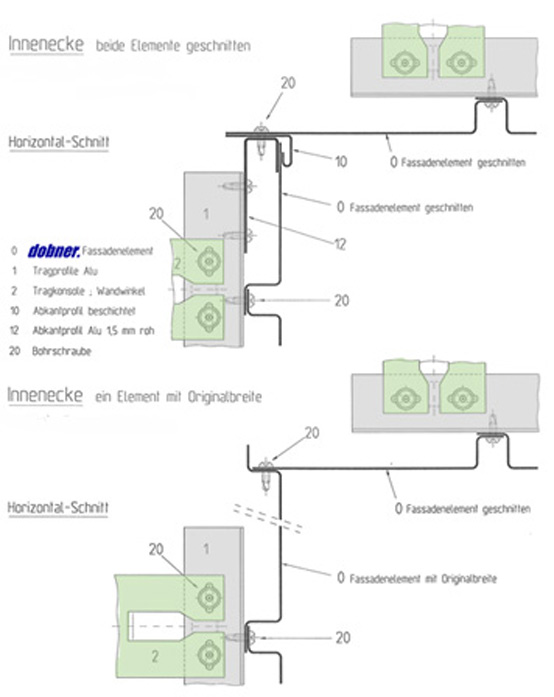

Innenecke

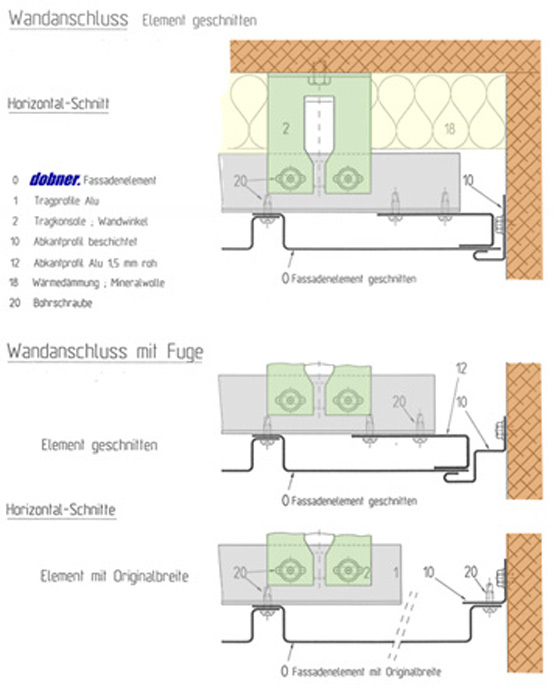

Wandanschluss

Sockel-Abschluss

k

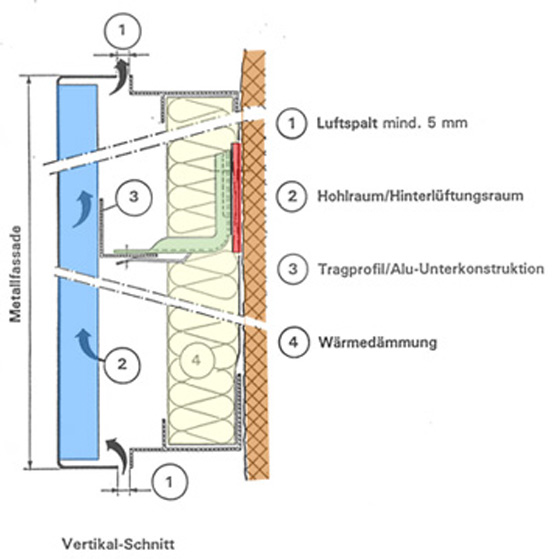

Hinterlüftung

Wird der Luftaustausch genannt, der im Hohlraum zwischen der Wärmedämmung und an den Paneelen stattfindet. Damit dies gewährleistet ist, wird in der Regel am unterem und oberen Fassadenende je ein Luftspalt von min. 5 mm Breite oder ein Gitter mit entsprechendem Querschnitt (50 cm² je 1m Fassadenbreite) vorgesehen nach DIN 18516.

Hinterlüftung

Unterkonstruktion

Verarbeitung
